브랜드 이름:
Huawei
모델 번호:

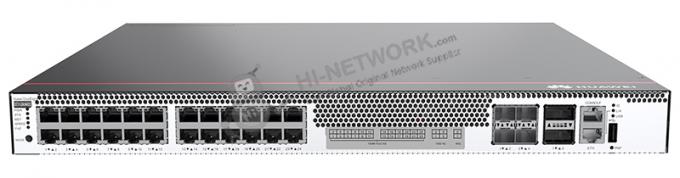

S5731-S24UN4X2Q
| 모델 | S5731-S24UN4X2Q |
|---|---|
| 부문 번호 | 02354VCC |
| 설명 | S5731-S24UN4X2Q (24*100M/1G/2.5G 이더넷 포트, 4*10GE SFP+ 포트, 2*40GE QSFP 포트, PoE++, 전원 모듈 없이) |
| 포장되지 않은 차원 (H x W x D) [mm ((in.) ] | 기본 차원 (구체에서 튀어나오는 부분을 제외): 43.6mm x 442.0mm x 420.0mm (1.72 in. x 17.40 in. x 16.54 in.) 최대 크기 (깊은 것은 앞 패널의 포트에서 뒷 패널에서 튀어나오는 부분까지의 거리): 43.6 mm x 442.0 mm x 454.0 mm (1.72 in. x 17.4 in. x 17.87 in.) |
| 포장재와 함께 무게 [kg ((lb) ] | 90.81kg (21.63파운드) |
| 일반적인 전력 소비 [W] | 126W |
| 최대 전력 소모량 [W] | PoE 없이: 171W 전체 PoE 부하: 2571 W (PoE: 2268 W) |
| 기억력 | 2 GB |
| 플래시 메모리 | 총 1 GB. 사용 가능한 플래시 메모리 크기를 보려면 디스플레이 버전 명령을 실행합니다. |
| PoE | 지원 |

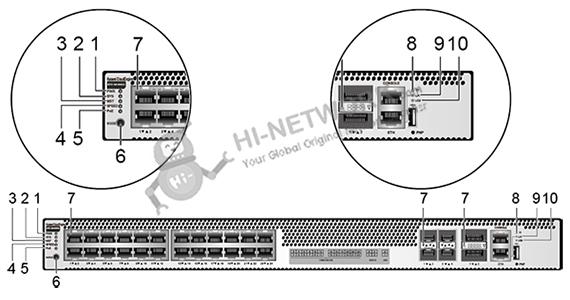

| - 아니 | 표시기 | 이름 | 색상 | 상태 | 설명 |
|---|---|---|---|---|---|
| 1 | PWR | 전원 모듈 표시기 | - | 켜 | 스위치가 꺼졌어 |
| 녹색 | 안정적으로 | 시스템 전원 공급은 정상입니다. | |||
| 2 | SYS | 시스템 상태 표시기 | - | 켜 | 시스템이 작동하지 않습니다. |
| 녹색 | 빠르게 깜박이는 것 | 시스템이 시작됩니다. | |||
| 녹색 | 안정적으로 | 시스템 시작 준비 단계에서는 SYS 표시기가 30초 이상 지속되는 녹색으로 표시됩니다. | |||
| 녹색 | 천천히 깜박이는 것 | 시스템이 정상적으로 작동하고 있습니다. | |||
| 빨간색 | 안정적으로 | 등록 후 시스템이 정상적으로 작동하지 않거나 팬 경보 또는 온도 경보가 발생했습니다. | |||
| 3 | MST | 스택 표시기 | - | 켜 | 표시 모드를 변경하지 않는 경우 (예정): 스위치는 스택에 있는 대기 상태 또는 슬래브 스위치 또는 스택 기능이 스위치에서 활성화되지 않습니다. 표시 모드를 변경하는 경우: 스택 모드가 선택되지 않습니다. |
| 녹색 | 안정적으로 | 스택 모드가 선택됩니다. 스위치는 스택의 대기 상태 또는 슬레이브 스위치이며 서비스 포트 지표는 스위치의 스택 ID를 보여줍니다. | |||
| 녹색 | 깜빡이는 것 | 표시 모드를 변경하지 않는 경우 (예정): 스위치는 스택에 있는 마스터 스위치 또는 스택 기능이 활성화된 독립적인 스위치입니다. 표시 모드를 변경하는 경우: 스택 모드가 선택됩니다. 스위치는 스택의 마스터 스위치 또는 독립적인 스위치입니다.그리고 서비스 포트 표시자는 마스터 스위치의 스택 ID를 보여줍니다45 초 후, 서비스 포트 표시기는 자동으로 상태 모드로 복원합니다. |
|||
| 4 | 속도 | 속도 표시기 | - | 켜 | 속도 모드가 선택되지 않았습니다. |
| 녹색 | 안정적으로 | 속도 모드가 선택되고, 서비스 포트 표시기는 각 포트의 속도를 보여줍니다. | |||
| 5 | PoE | PoE 지표 | - | 켜 | PoE 모드가 선택되지 않았습니다. |
| 녹색 | 안정적으로 | PoE 모드가 선택되고, 서비스 포트 지표는 각 포트의 PoE 상태를 보여줍니다. | |||
| 6 | MODE | 모드 전환 버튼 | - | - | 이 버튼을 한 번 누르면, 서비스 포트 표시기가 스택 모드로 바뀌고 로컬 스위치의 스택 ID를 보여줍니다. 이 버튼을 두 번 누르면, 서비스 포트 표시기가 속도 모드로 바뀌고 각 서비스 포트의 속도를 보여줍니다. 이 버튼을 세 번째로 누르면, 서비스 포트 표시기가 PoE 모드로 바뀌고 각 서비스 포트의 PoE 상태를 보여줍니다. 이 버튼을 네 번째로 누르면, 서비스 포트 표시기가 기본 모드로 복원되고 각 서비스 포트의 연결 상태와 링크 활동이 표시됩니다. 45초 이내에 MODE 버튼을 누르지 않으면 서비스 포트 표시기가 기본 모드로 복원됩니다. 이 경우 SPEED 및 PoE 표시기가 꺼집니다. 참고: 6s를 위해 모드 스위치 버튼을 누르고 웹 초기 로그인 모드를 시작할 수 있도록 풀어주십시오. 다음 상황 중 하나가 발생할 것입니다: 스위치에 구성 파일이 없다면, 시스템은 웹 초기 로그인 모드에 들어가려고 시도합니다. 이 모드에서는 모드 표시자의 상태가 다음과 같습니다. 시스템이 웹 초기 로그인 모드에 성공적으로 들어가면 모든 모드 표시기가 초록색으로 변하고 최대 10분 동안 켜져 있습니다. 만약 시스템이 초기 로그인 모드에 들어갈 수 없다면, 모든 모드 표시기가 10초 동안 빠르게 깜박이면서 기본 상태를 복원합니다. 스위치에 구성 파일이 있으면 시스템은 웹 초기 로그인 모드에 들어갈 수 없습니다. 이 경우 모든 모드 표시기가 10 세 동안 빠르게 깜빡이고 다시 기본 상태로 돌아갑니다. |
| 7 | - | 멀티 GE 포트 표시기 (항마다 하나의 표시기) 40GE 광 포트 표시기 (항마다 하나의 표시기) 10GE 광 서비스 포트 표시기 (각 포트에 2개의 표시기) |
- | - | 좌우 상단 항구 표시기는 상단 항구 표시기를, 오른쪽 상단 항구 표시기는 하단 항구 표시기를 나타냅니다. 화살표는 포트의 위치를 나타냅니다. 아래쪽 화살표는 하단의 포트를 나타냅니다. 위쪽 화살표는 상단의 포트를 나타냅니다. 각 광적 포트에는 두 개의 단일 색상 표시기가 있습니다. 왼쪽은 ACT 표시기 (노란색), 오른쪽은 LINK 표시기 (녹색). 화살표는 포트의 위치를 나타냅니다. 아래쪽 화살표는 하단의 포트를 나타냅니다. 위쪽 화살표는 상단의 포트를 나타냅니다. 서비스 항구 표시기의 의미는 다른 방식에 따라 다릅니다. |
| 8 | 신분 | ID 표시기 | - | 켜 | ID 표시기가 사용되지 않습니다 (예정 상태) |
| 파란색 | 안정적으로 | 표시기는 유지보수 스위치를 식별합니다. ID 표시기는 현장 엔지니어가 유지보수 스위치를 찾도록 돕기 위해 원격으로 켜거나 끄면 됩니다. | |||
| 9 | L/A | ETH 포트 표시기 | - | 켜 | ETH 포트가 연결되지 않았습니다. |
| 녹색 | 안정적으로 | ETH 포트가 연결됐어요 | |||
| 녹색 | 깜빡이는 것 | ETH 포트는 데이터를 전송하거나 수신합니다. | |||
| 10 | USB | USB 기반 배포 표시기 | - | 켜 | USB 플래시 드라이브가 스위치에 연결되어 있지 않습니다. USB 포트가 손상됐어 신호가 손상됐어 USB 플래시 드라이브에는 구성 파일이 없으며 배포에 사용할 수 없습니다. 스위치는 USB 플래시 드라이브를 사용하여 업그레이드되었으며 다시 시작됩니다. |
| 녹색 | 안정적으로 | USB 기반 배포가 완료되었습니다. | |||
| 녹색 | 깜빡이는 것 | 시스템은 USB 플래시 드라이브에서 데이터를 읽고 있습니다. | |||
| 노란색 | 안정적으로 | 스위치는 필요한 모든 파일을 복사하고 파일 검사를 완료했습니다. USB 플래시 드라이브는 스위치에서 제거 할 수 있습니다. | |||
| 빨간색 | 깜빡이는 것 | 시스템이 USB 플래시 드라이브에서 구성 파일을 실행하거나 데이터를 읽는 동안 오류가 발생했습니다. |
